در دنیای ساختوساز و پروژههای عمرانی، انتخاب مقاطع فولادی مناسب، مرز بین یک سازه ایمن و یک فاجعه مهندسی است. در میان انواع مقاطع فولادی، تیرآهن 12 ذوب آهن اصفهان به دلیل کیفیت بینظیر، استاندارد دقیق و مقاومت بالا، همیشه به عنوان یکی از محبوبترین و پرکاربردترین سایزهای تیرآهن در بازار فولاد ایران شناخته میشود.
اگر پیمانکار، مهندس طراح، یا حتی سازندهای هستید که برای اولین بار قصد خرید تیرآهن 12 اصفهان را دارید، احتمالاً با سوالات متعددی روبرو شدهاید: تفاوت این محصول با تولیدات سایر کارخانهها چیست؟ وزن تیرآهن 12 چقدر است؟ در هر تریلی یا بندیل چند شاخه جای میگیرد و اصلاً چرا نام ذوبآهن تا این حد در بازار میدرخشد؟
در این مقاله تخصصی، جامع و به زبان ساده، تمام دغدغههای شما را بررسی میکنیم. ما با بررسی دقیق مشخصات فنی، کاربردها، روش تولید و ارائه ترفندهای خرید، به شما کمک میکنیم تا خریدی هوشمندانه و ایمن داشته باشید.
تیرآهن 12 چیست و چه ساختاری دارد؟

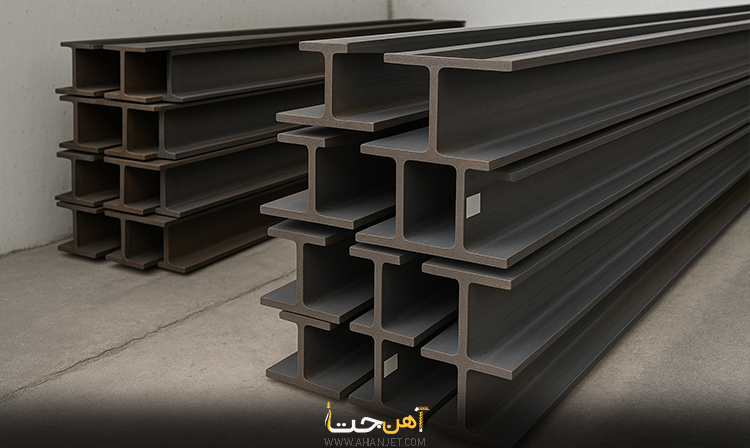

تیرآهن ۱۲ (با نماد IPE 120) کوچکترین سایز از خانواده تیرآهنهای استاندارد IPE (استاندارد اروپا و ایران) است که به صورت عمده تولید میشود. عدد “۱۲” در نام این محصول به معنای آن است که ارتفاع جان تیرآهن (فاصله بین دو بال آن) دقیقاً ۱۲۰ میلیمتر یا ۱۲ سانتیمتر است.

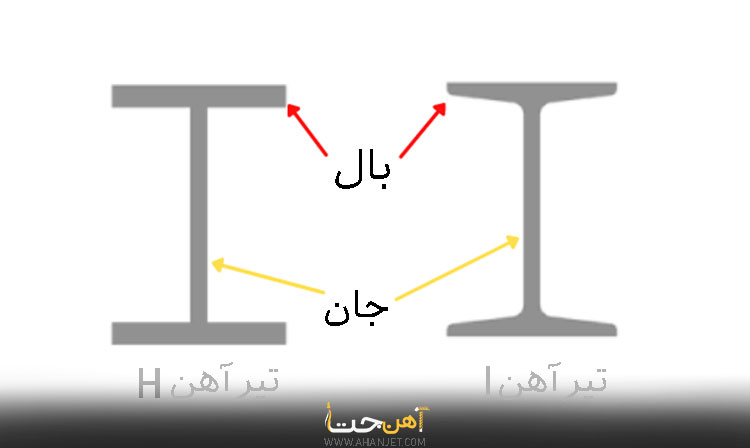

از نظر ساختار هندسی، این تیرآهن شکلی شبیه به حرف “I” انگلیسی دارد. بخش میانی آن را «جان» (Web) و دو لبه افقی بالا و پایین آن را «بال» (Flange) مینامند. در استاندارد IPE، ضخامت بالها در تمام طول آنها یکنواخت است که این ویژگی باعث توزیع یکنواخت تنشهای کششی و خمشی در سازه میشود.
جنس این مقطع معمولاً از فولاد ساختمانی با گرید St37 است. این آلیاژ فولادی که حاوی درصد مشخصی از کربن، منگنز و سیلیسیم است، ترکیب ایدهآلی از استحکام کششی (حدود 360 تا 510 مگاپاسکال) و قابلیت جوشپذیری عالی را فراهم میکند که برای اتصالات ساختمانی حیاتی است.
کاربردهای تیرآهن ۱۲ اصفهان؛ کجا از این سایز استفاده کنیم؟
یکی از اشتباهات رایج در میان افراد تازهکار، استفاده از مقاطع فولادی در جایگاه نادرست است. تیرآهن 12 ذوب آهن به دلیل سایز کوچک و وزن سبکی که نسبت به سایزهای ۱۴، ۱۶ یا ۱۸ دارد، برای تحمل بارهای فوقسنگین در سازههای چندطبقه مناسب نیست، اما در بخشهای دیگر سازه نقش یک قهرمان را بازی میکند:

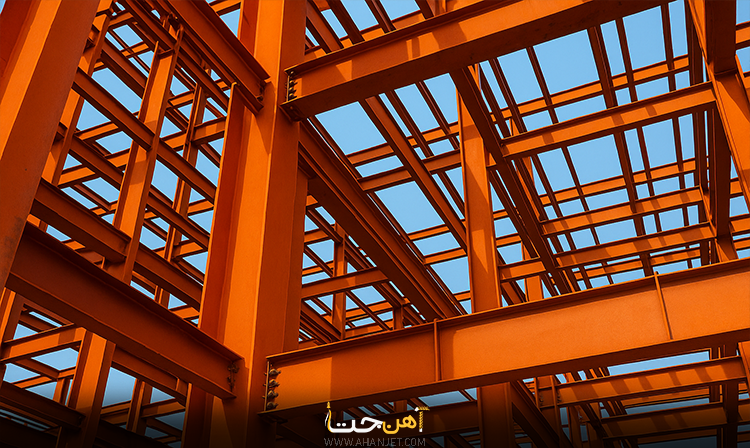

- پوشش سقف و تیرهای فرعی (تیرچه): اصلیترین کاربرد تیرآهن ۱۲، استفاده به عنوان تیر فرعی در سقفهاست. این تیرآهنها بار کف (مثل موزاییک، بتن سبک و مبلمان) را تحمل کرده و به تیرهای اصلی و سپس به ستونها منتقل میکنند.
- ستونهای سبک و سازههای موقت: در ساخت آلاچیقها، سولههای بسیار کوچک، انباریها، و سازههای یکطبقه سبک که فشار محوری زیادی ندارند، میتوان از اتصال دو تیرآهن ۱۲ (به صورت دوبل یا زنبوری) به عنوان ستون استفاده کرد.
- نعل درگاهها (Lintels): برای تحمل بار دیوار آجری یا بلوکی در بالای پنجرهها و درهای ساختمان، تیرآهن ۱۲ یک گزینه بسیار استاندارد و مقاوم است تا از ترک خوردن دیوار جلوگیری کند.
- راهپلهها: در طراحی شاسی و استخوانبندی راهپلههای فلزی در ساختمانهای مسکونی و تجاری، به دلیل نیاز به مقطعی با وزن کم و مقاومت خمشی بالا، از تیرآهن ۱۲ استفاده گستردهای میشود.
- شاسیکشی ماشینآلات و تجهیزات صنعتی: در صنایع غیرساختمانی، برای ساخت پایه دستگاهها، پالتهای فلزی مقاوم و فریمهای صنعتی، این سایز به شدت پرکاربرد است.

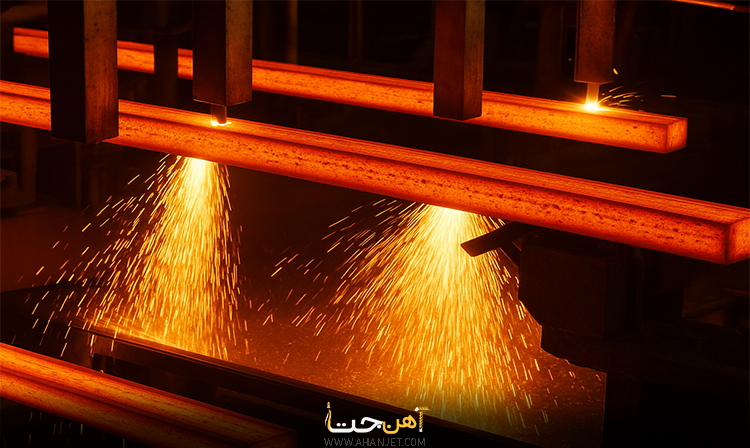

روش تولید تیرآهن 12 در کارخانه ذوب آهن
شرکت ذوب آهن اصفهان به عنوان مادر صنعت فولاد ایران، برای تولید مقاطع خود از پیشرفتهترین روش ممکن یعنی «نورد گرم» (Hot Rolling) استفاده میکند. فرآیند تولید به زبان ساده شامل مراحل زیر است:
- آمادهسازی شمش: ابتدا شمشهای فولادی (بلوم) با گرید St37 که در خود کارخانه ریختهگری شدهاند، وارد کورههای حرارتی میشوند.
- پیشگرمایش: شمشها تا دمای حدود ۱۱۰۰ درجه سانتیگراد سرخ و خمیری میشوند تا قابلیت شکلپذیری پیدا کنند.
- قفسههای نورد: شمش سرخشده از میان غلتکهای غولپیکری در قفسههای نورد عبور میکند. این غلتکها با اعمال فشار بسیار زیاد، در چند مرحله مقطع شمش را کوچک کرده و به شکل حرف I درمیآورند.
- سایزینگ و برش: در مرحله نهایی، ضخامت بال و جان با تلورانسهای میکرومتری تنظیم شده و پس از عبور از بستر خنککننده، توسط قیچیهای گیوتین صنعتی در طولهای استاندارد ۱۲ متری برش میخورند.
این فرآیند اصولی باعث میشود که بافت مولکولی فولاد متراکمتر شده و خواص مکانیکی آن (انعطافپذیری و مقاومت در برابر ضربه) به شدت افزایش یابد.
تفاوت تیرآهن 12 ذوب آهن با دیگر کارخانهها چیست؟
با گشتوگذاری در بازار آهن و بررسی قیمت تیرآهن 12 اصفهان متوجه میشوید که محصولات این کارخانه همیشه کمی گرانتر از تولیدات کارخانههایی مثل فایکو، یزد، ناب تبریز یا کرمانشاه هستند. اما این تفاوت قیمت از کجا نشأت میگیرد؟
- تطابق 100 درصدی با جدول اشتال: جدول اشتال، مرجع جهانی وزن و ابعاد مقاطع فولادی است. بسیاری از کارخانهها برای کاهش قیمت تمامشده، تیرآهن را با ضخامت کمتری تولید میکنند (معروف به تیرآهن سبک). اما ذوب آهن اصفهان مقاطع خود را دقیقاً بر اساس وزن استاندارد اروپا (جدول اشتال) تولید میکند.
- آلیاژ و کیفیت مواد اولیه: ذوبآهن صفر تا صد شمش فولادی را خودش از سنگ آهن استخراج و فرآوری میکند، در حالی که برخی کارخانهها از شمشهای ضایعاتی یا وارداتی با کیفیتهای متغیر استفاده میکنند. این یکپارچگی تولید، جوشپذیری عالی و مقاومت در برابر خمش را برای محصولات اصفهان تضمین میکند.
- حک شدن آرم ESCO: ذوب آهن برای جلوگیری از تقلب، نام اختصاری کارخانه (ESCO) را به صورت برجسته در فواصل مشخص روی جان تیرآهن حک میکند. محصولات سایر کارخانهها یا بدون آرم هستند یا آرم متفاوتی دارند.

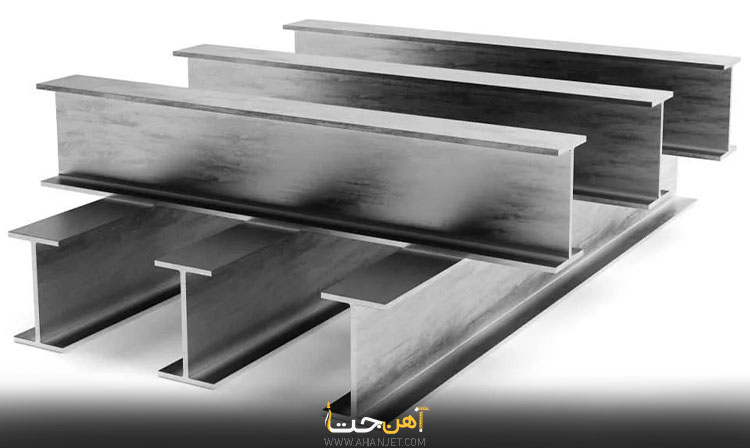

چرا تیرآهن 12 ذوب آهن؟ (مزایای رقابتی)
اگر به عنوان یک سازنده از من بپرسید که چرا باید هزینه بیشتری کنم و به سراغ تیرآهن 12 ذوب آهن بروم، به عنوان یک متخصص سئو و بازار آهن به شما میگویم:
- ایمنی در برابر زلزله: به دلیل درصد دقیق کربن، این تیرآهن رفتار ترد و شکننده ندارد. در هنگام زلزله، به جای شکستن ناگهانی، تغییر شکل پلاستیک میدهد و انرژی زلزله را جذب میکند.
- تاییدیه بیچونوچرای ناظران: مهندسین ناظر سازمان نظام مهندسی، به دلیل اطمینان از کیفیت استاندارد محصولات ذوبآهن، هیچگاه برای تایید سازههایی که با این تیرآهن ساخته شدهاند، سختگیری یا توقف پروژه ایجاد نمیکنند.
- کاهش پرتی در جوشکاری: سطح یکدست و بدون پوستهشدگی این محصول باعث میشود الکترود جوشکاری به بهترین شکل با فلز پایه درگیر شود.
بررسی تخصصی وزن و بستهبندی
یکی از مهمترین فاکتورها در خرید مقاطع فولادی، محاسبات وزنی است. برای محاسبه هزینهها و لجستیک پروژه، باید اعداد زیر را به خاطر بسپارید.

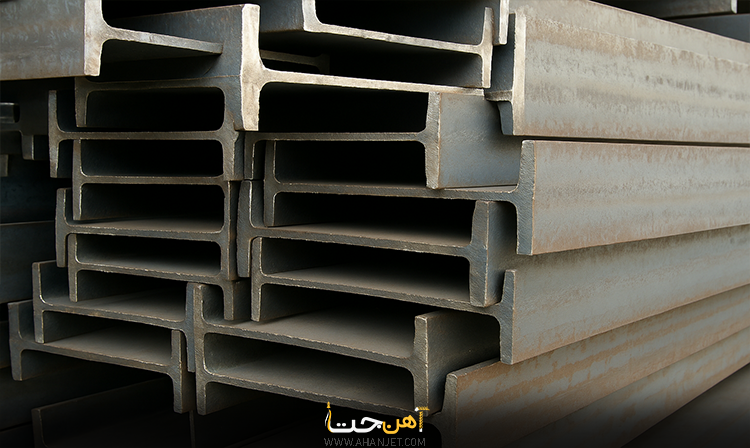

وزن تیرآهن 12اصفهان (هر شاخه)
طبق جدول استاندارد اشتال، وزن هر متر از تیرآهن IPE 12 باید حدود ۱۰.۴ کیلوگرم باشد. با توجه به طول استاندارد ۱۲ متری هر شاخه، وزن استاندارد تئوریک برابر با ۱۲۴.۸ کیلوگرم است.
در واقعیت، وزن تیرآهن 12 تولیدی ذوبآهن اصفهان بین ۱۲۰ تا ۱۲۷ کیلوگرم (به طور میانگین ۱۲۵ کیلوگرم) متغیر است. این یعنی شما محصولی سنگین، گوشتدار و کاملاً مطابق با استانداردهای مهندسی خریداری میکنید.

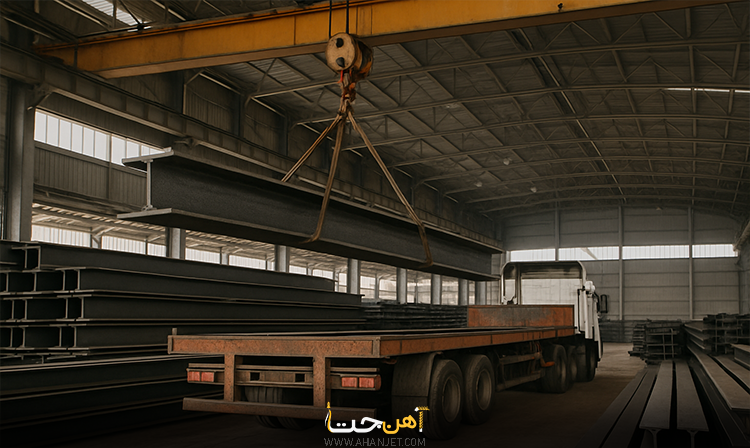

وزن یک بندیل تیرآهن 12 اصفهان و تعداد شاخههای آن
کارخانه ذوب آهن محصولات خود را به صورت دستههای بزرگی به نام «بندیل» تسمهکشی و بستهبندی میکند.
- تعداد شاخه در هر بندیل: به طور معمول هر بندیل تیرآهن ۱۲ ذوبآهن شامل ۴۰ الی ۴۴ شاخه است (تعداد بسته به پارت تولیدی و وزن دقیق شاخهها ممکن است در این بازه نوسان کند).
- وزن یک بندیل تیرآهن 12: با احتساب میانگین ۱۲۵ کیلوگرم برای هر شاخه و ۴۰ شاخه در هر بندیل، وزن هر بندیل حدوداً ۵۰۰۰ کیلوگرم (۵ تن) تا ۵۲۸۰ کیلوگرم (حدود ۵.۳ تن) خواهد بود.
اطلاع از وزن یک بندیل تیرآهن 12 اصفهان برای انبارداری و همچنین هماهنگی جرثقیل در محل تخلیه بار به شدت حیاتی است. جرثقیل شما باید ظرفیت بلند کردن حداقل ۵.۵ تن بار را به صورت یکجا داشته باشد.

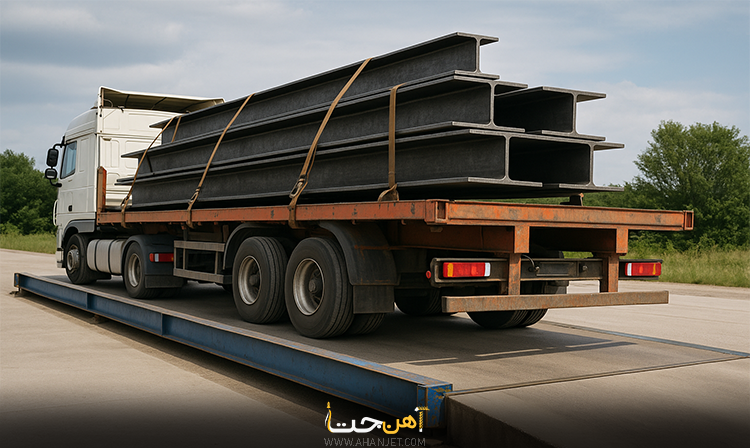

ظرفیت بارگیری؛ هر ماشین چند شاخه تیرآهن 12 میبرد؟
برای مدیریت هزینههای حملونقل هنگام خرید تیرآهن 12 اصفهان، باید بدانید هر نوع ماشین باری چه ظرفیتی دارد:
- تریلی کفی (ظرفیت تا ۲۴ تن): به دلیل طول ۱۲ متری تیرآهن، تریلی بهترین گزینه است. یک تریلی میتواند حدود ۴ تا ۵ بندیل (معادل ۱۸۰ تا ۱۹۲ شاخه) تیرآهن ۱۲ را حمل کند.
- کامیون جفت / ده چرخ (ظرفیت ۱۵ تن): توانایی حمل حدود ۳ بندیل (تقریباً ۱۲۰ شاخه) را دارد. (البته بیرونزدگی بار از اتاق کامیون نیازمند رعایت قوانین راهنمایی و رانندگی است).
- کامیون تک / شش چرخ (ظرفیت ۱۰ تن): توانایی حمل ۲ بندیل (حدود ۸۰ شاخه) را دارد.
نکات طلایی موقع خرید تیرآهن 12 اصفهان
برای اینکه سرمایه خود را به خطر نیندازید، هنگام استعلام قیمت تیرآهن 12 اصفهان و ثبت سفارش، این چکلیست را به خاطر بسپارید:
- رویت آرم ESCO: حتماً روی بدنه جان تیرآهن را بررسی کنید. نام ESCO باید به صورت برجسته حک شده باشد.
- تطابق وزن فاکتور با باسکول: قیمتها بر اساس کیلوگرم (وزن) اعلام میشوند. همیشه وزن درج شده در فاکتور را با برگه باسکول معتبر گواهینامهدار تطبیق دهید.
- توجه به رنگ تیرآهن: تیرآهن نو و استاندارد معمولاً رنگ خاکستری تیره یا مایل به مشکی دارد. وجود زنگزدگیهای زرد رنگ سطحی (ناشی از رطوبت انبار) طبیعی است و مشکلی در مقاومت ایجاد نمیکند، اما زنگزدگیهای قهوهای تیره که باعث پوسته شدن و خوردگی عمقی فلز شدهاند (اصطلاحاً دانه مرغی شدن)، به شدت کیفیت جوشکاری و مقاومت را کاهش میدهند.
- خرید از مراجع معتبر: به جای خرید از واسطههای ناشناس به دلیل چند تومان ارزانتر بودن، از شرکتهای بازرگانی معتبری خرید کنید که فاکتور رسمی به همراه شناسه ملی ارائه میدهند.
- توجه به نوسانات بازار: فاکتورهایی مثل نرخ ارز، قیمت جهانی سنگ آهن، میزان عرضه در بورس کالا و حتی قطعی برق یا گاز کارخانجات در فصول مختلف، روی قیمت تاثیر مستقیم دارند. خریدهای خود را با تحلیل این نمودارها زمانبندی کنید.
7 سوال متداول (FAQ) درباره تیرآهن ۱۲ ذوب آهن
برای تکمیل این راهنمای جامع، به پرتکرارترین سوالاتی که خریداران از کارشناسان ما میپرسند پاسخ دادهایم:
۱. چگونه تیرآهن ۱۲ ذوب آهن را از تیرآهنهای تقلبی یا سایر کارخانهها تشخیص دهم؟
مطمئنترین راه، پیدا کردن آرم برجسته ESCO بر روی جان تیرآهن است که هر چند متر یکبار تکرار میشود. علاوه بر این، وزن شاخه (حدود ۱۲۵ کیلوگرم) مشخصه مهمی است، زیرا تولیدات متفرقه معمولاً وزنی بین ۱۰۰ تا ۱۱۵ کیلوگرم دارند.
۲. آیا میتوانم از تیرآهن ۱۲ برای ستونهای اصلی یک ساختمان سه طبقه استفاده کنم؟
خیر. مقاومت فشاری و خمشی سایز ۱۲ برای تحمل بار مرده و زنده ساختمانهای چند طبقه به عنوان ستون اصلی به هیچ وجه کافی نیست و از نظر مهندسی غیرمجاز است. از این سایز فقط برای تیرهای فرعی، نعل درگاه و ستونهای سازههای بسیار سبک یکطبقه استفاده میشود.
۳. چرا قیمت تیرآهن 12 اصفهان نسبت به برندهای دیگر نوسان بیشتری دارد؟
ذوب آهن اصفهان لیدر بازار فولاد ایران است. حجم بالای تقاضا برای محصولات این برند، صادرات گسترده آن به کشورهای همسایه و همچنین عرضه مستقیم آن در بورس کالا باعث میشود تا قیمت آن به شدت نسبت به اخبار کلان اقتصادی و قیمت دلار حساس باشد.
۴. آیا وجود زردآب (زنگزدگی سطحی) روی تیرآهن 12 کیفیت آن را پایین میآورد؟
خیر. فولاد بدون روکش در مجاورت رطوبت هوا به سرعت یک لایه اکسید سطحی (زرد رنگ) تشکیل میدهد. این لایه تا زمانی که به خوردگی عمیق، چالهچاله شدن و کاهش ضخامت بال و جان منجر نشود، هیچ تاثیر منفی روی مشخصات مکانیکی سازه ندارد و با یک برس سیمی یا سندبلاست قبل از ضدزنگ زدن برطرف میشود.
۵. طول استاندارد هر شاخه تیرآهن چقدر است و آیا امکان سفارش برش خورده وجود دارد؟
طول استاندارد کارخانهای تمامی تیرآهنهای IPE دقیقاً ۱۲ متر است. با این حال، شما میتوانید هنگام خرید از بنگاههای معتبر، درخواست خدمات برشکاری (هواگاز یا اره نواری) را ثبت کنید تا تیرآهنها در طولهای دلخواه (مثلاً ۶ متری) به پروژه شما ارسال شوند.
۶. وزن دقیق یک بندیل تیرآهن 12 اصفهان چقدر است؟
همانطور که در متن اشاره شد، وزن یک بندیل تیرآهن 12 با توجه به اینکه معمولاً بین ۴۰ تا ۴۴ شاخه در هر بندیل قرار میگیرد، عددی بین ۵ تن تا ۵.۳ تن (۵۰۰۰ تا ۵۲۸۰ کیلوگرم) است. عدد دقیق در برگه باسکول هنگام خروج از کارخانه یا انبار مشخص میشود.
۷. بهترین زمان برای خرید تیرآهن 12 اصفهان چه زمانی است؟
بهترین زمان خرید، دورههای ثبات نسبی نرخ ارز و پیش از شروع فصلهای پر رونق ساختوساز (مانند اواخر زمستان) است. همچنین در زمانهایی که بورس کالا عرضههای سنگین ذوبآهن را تایید میکند، به دلیل افزایش عرضه در بازار، حباب قیمتها معمولاً میشکند.
