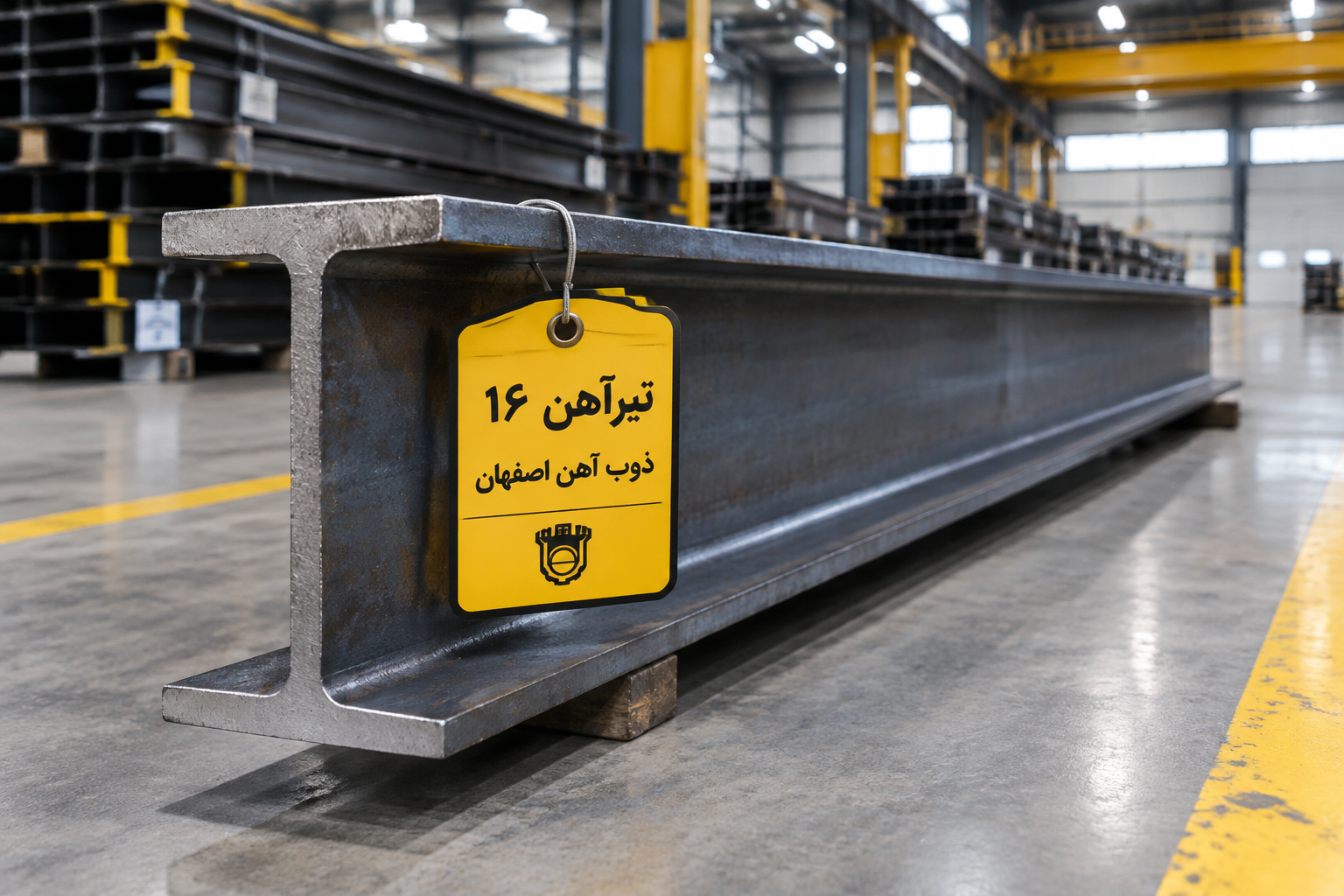

تیرآهن 16 ذوب آهن اصفهان یکی از شناخته شده ترین محصولات فولادی است که عموما بیشترین استفاده را در سازه‌ های فلزی دارد و جزو پرفروش‌ ترین محصولات بازار فولاد به حساب می ‌آید.تیرآهن 16 اصفهان دارای ضخامت بال و جان 16 میلی ‌متری است. ضخامت مناسب و مقاومت بالای این مقطع فولادی باعث شده در ساخت ستون و سقف سازه استفاده فراوان میشود. قیمت تیرآهن 16 کارخانجات مختلف را میتوانید داخل سایت آهن جت مشاهده کرده و برند های مختلف را بایکدیگر مقایسه کنید.

کارخانه ذوب آهن اصفهان (ESCO) با بهره‌گیری از خطوط نورد پیشرفته و تطابق کامل با استانداردهای ملی و بین‌المللی ، مرجع اصلی کیفیت تیرآهن در بازار فولاد ایران است. وزن دقیق هر شاخه تیرآهن ذوب آهن اصفهان که همواره بر منطبق‌ترین بازه جدول اشتال قرار دارد، این برند را به انتخاب اول مهندسان محاسب و مجریان پروژه‌های عمرانی تبدیل کرده است.

تیرآهن 16

تیرآهن 16 نوعی پروفیل نورد شده بال‌موازی است که بر اساس استاندارد اروپایی IPE تولید می‌شود. منظور از عدد 16، ارتفاع جان تیرآهن بر حسب سانتی‌متر است، به این معنا که ارتفاع کل مقطع از یک بال تا بال دیگر دقیقاً 160 میلی‌متر می‌باشد.

در استاندارد IPE:

• ضخامت بال‌ها در تمام طول ثابت و یکنواخت است (برخلاف استاندارد IPN یا استاندارد روسی/چینی که ضخامت بال از داخل به سمت لبه‌ها نازک‌تر می‌شود).
• شکل ظاهری مقطع دقیقاً شبیه به حرف انگلیسی I است.
• مقاومت خمشی بالا این محصول را برای استفاده به عنوان تیرهای اصلی و فرعی در ساختمان ایده‌آل می‌کند.

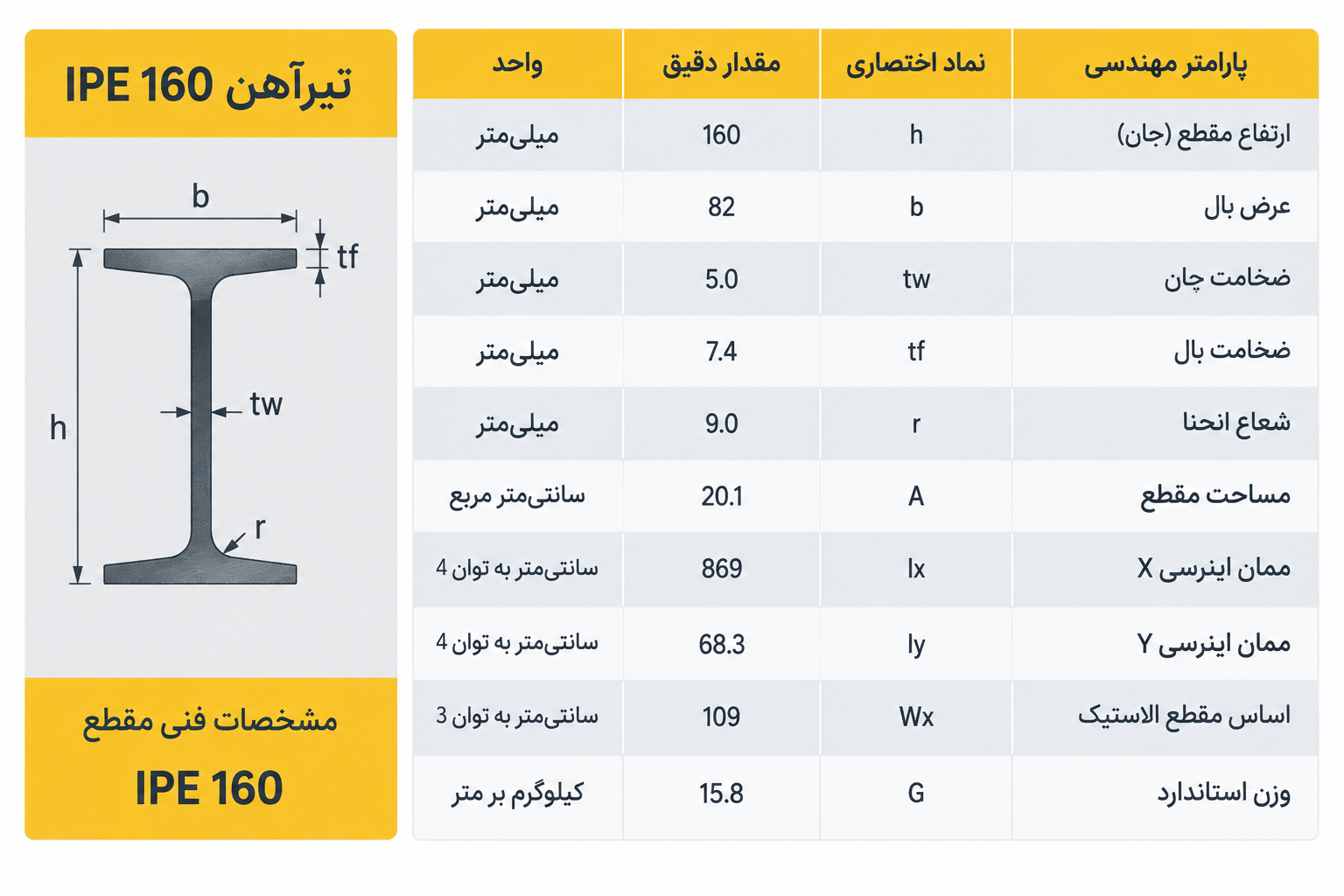

جدول مشخصات تیرآهن 16 ذوب آهن

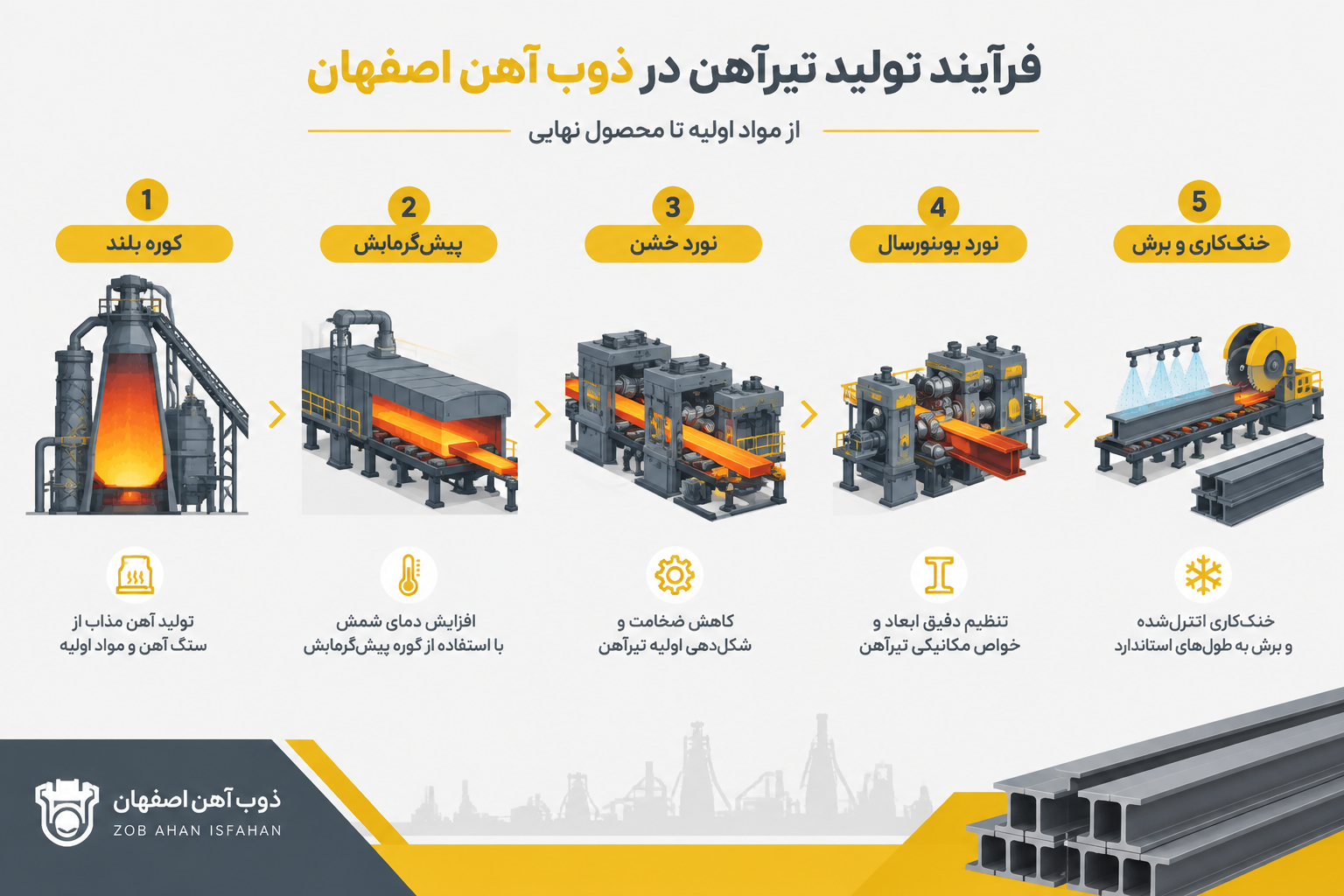

فرایند تولید تیرآهن 16 ذوب آهن اصفهان

کیفیت استثنایی تیرآهن 16 ذوب آهن اصفهان نتیجه خطوط تولید پیوسته و بهره‌گیری از روش کوره‌بلند (Blast Furnace) است. فرآیند تولید تیرآهن 16 طی مراحل زیر انجام می‌گیرد:


۱. ذوب و تولید شمش

برخلاف بسیاری از کارخانه‌های بخش خصوصی که از قراضه آهن و کوره‌های القایی استفاده می‌کنند، کارخانه ذوب آهن اصفهان فولاد مذاب را از سنگ آهن و با کنورتور اکسیژنی تولید می‌کند. فولاد با گرید ساختمانی استاندارد St37 یا بر حسب سفارش St52 به صورت شمش‌های بلوم با ابعاد بزرگ ریخته‌گری می‌شود.

۲. پیش‌گرمایش شمش

شمش‌های بلوم وارد کوره‌های پیش‌گرم فشاری یا گامی می‌شوند و دمای آن‌ها به حدود 1150 تا 1250 درجه سانتی‌گراد می‌رسد تا خاصیت فرم‌پذیری مطلوب برای نورد گرم فراهم شود.

۳. نورد خشن و میانی

شمش گداخته از چندین غلتک عبور می‌کند تا سطح مقطع آن کاهش یافته و شکل حرف I انگلیسی درآید.

۴. نورد پایانی در قفسه‌های یونیورسال

در این مرحله حساس، ضخامت جان، عرض بال و زاویه بال‌ها با دقت میلی‌متری مطابق استاندارد DIN  کنترل می‌شود و آرم برجسته ذوب آهن ESCO در فواصل معین بر روی بال تیرآهن حک می‌گردد.

۵. خنک‌کاری، تاب‌گیری و برش

تیرآهن‌ها به بسترهای خنک‌کننده منتقل شده و سپس در دستگاه‌های تاب‌گیری تحت کشش قرار می‌گیرند تا هرگونه انحنای طولی یا پیچش برطرف شود. در نهایت، شاخه‌ها توسط اره‌های نورد گرم با طول استاندارد 12 متری با خطای برش ناچیز برش داده می‌شوند.

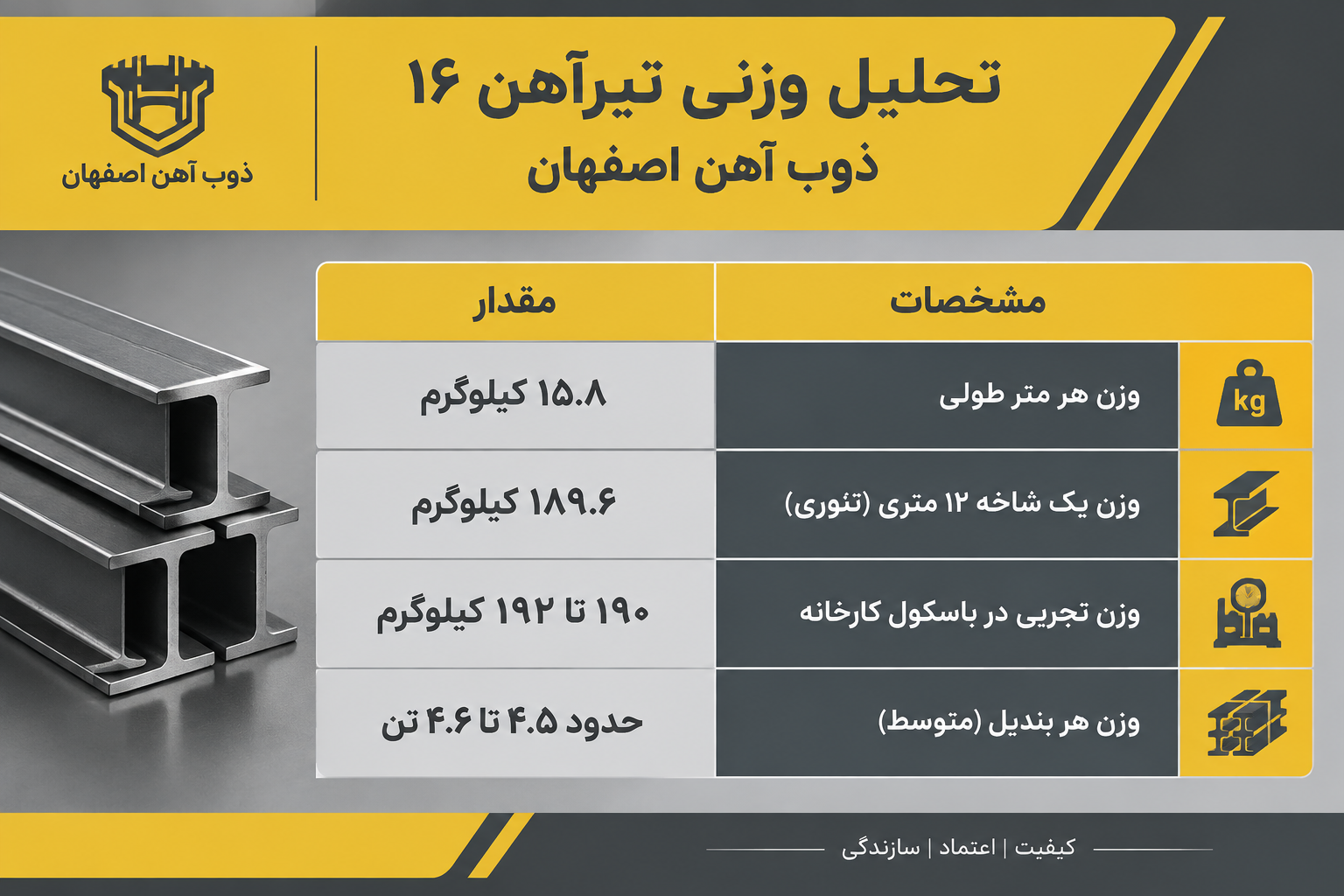

وزن تیرآهن 16 ذوب آهن؛ جدول وزن و فرمول‌های محاسباتی

وزن یکی از مهم‌ترین فاکتورها در تعیین کیفیت، اصالت و قیمت نهایی تیرآهن است. وزن تیرآهن 16 اصفهان از حیث تطابق با جدول وزنی، استانداردترین مقطع در بازار ایران است.

وزن هر شاخه تیرآهن 16 اصفهان چقدر است؟

طبق جدول استاندارد اشتال، وزن هر یک متر تیرآهن 16 معادل 15.8 کیلوگرم است. از آن‌جا که شاخه‌های استاندارد در طول 12 متر تولید می‌شوند:

وزن یک شاخه 12 متری برابر با 189.6 کیلوگرم است.

در خط تولید کارخانه، به دلیل تلورانس‌های مجاز استاندارد، وزن هر شاخه تیرآهن 16 ذوب آهن اصفهان معمولاً در بازه 190 الی 192 کیلوگرم قرار دارد.

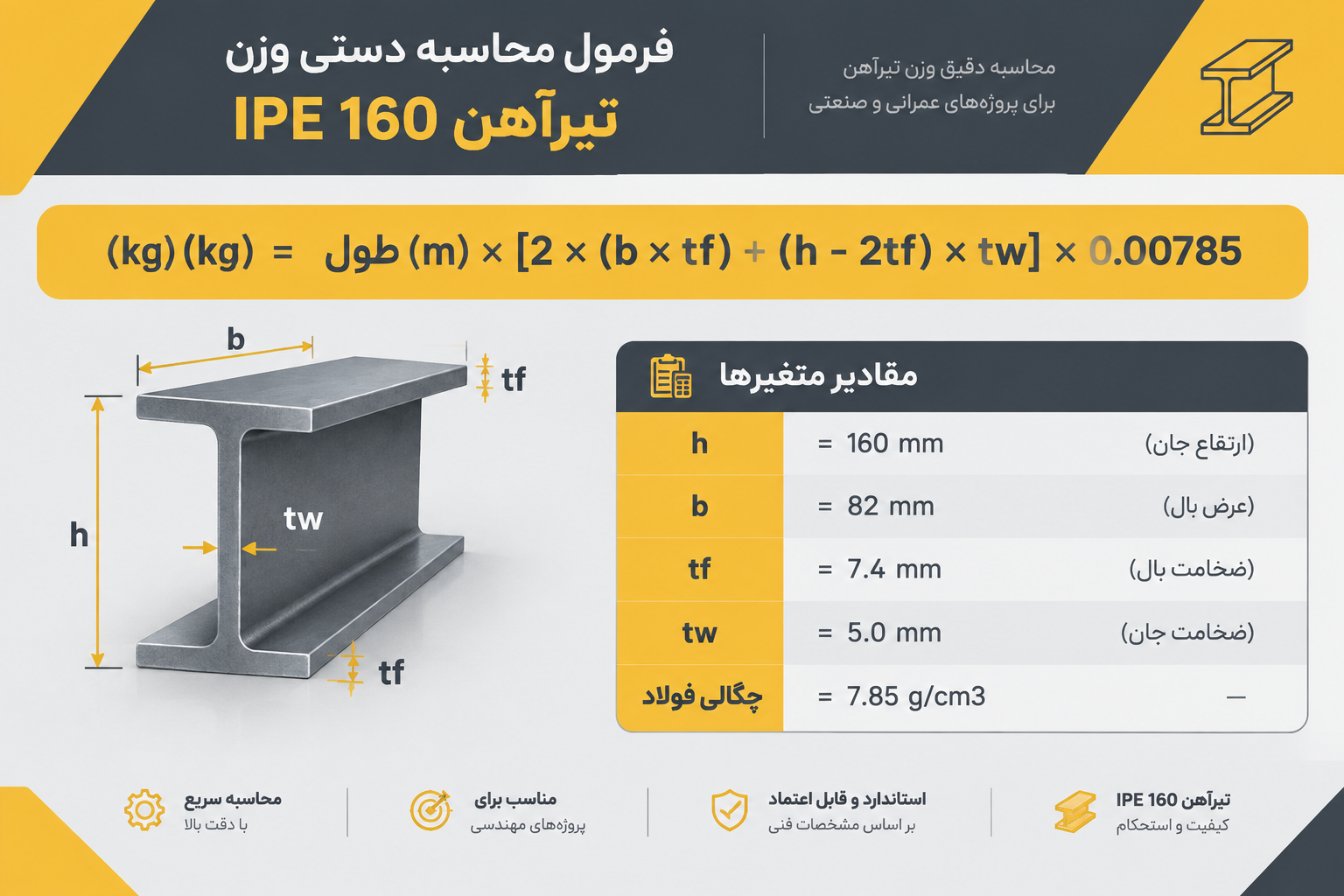

فرمول محاسبه دستی وزن تیرآهن 16

اگر بخواهید وزن دقیق تیرآهن را بدون نیاز به جدول اشتال یا باسکول محاسبه کنید، می‌توانید از فرمول محاسباتی بر پایه چگالی فولاد استفاده نمایید:

1000 / [ چگالی * طول * [ (ضخامت جان*طول جان) + (ضخامت بال*عرض بال) ]* 2 ] = وزن یک شاخه تیرآهن

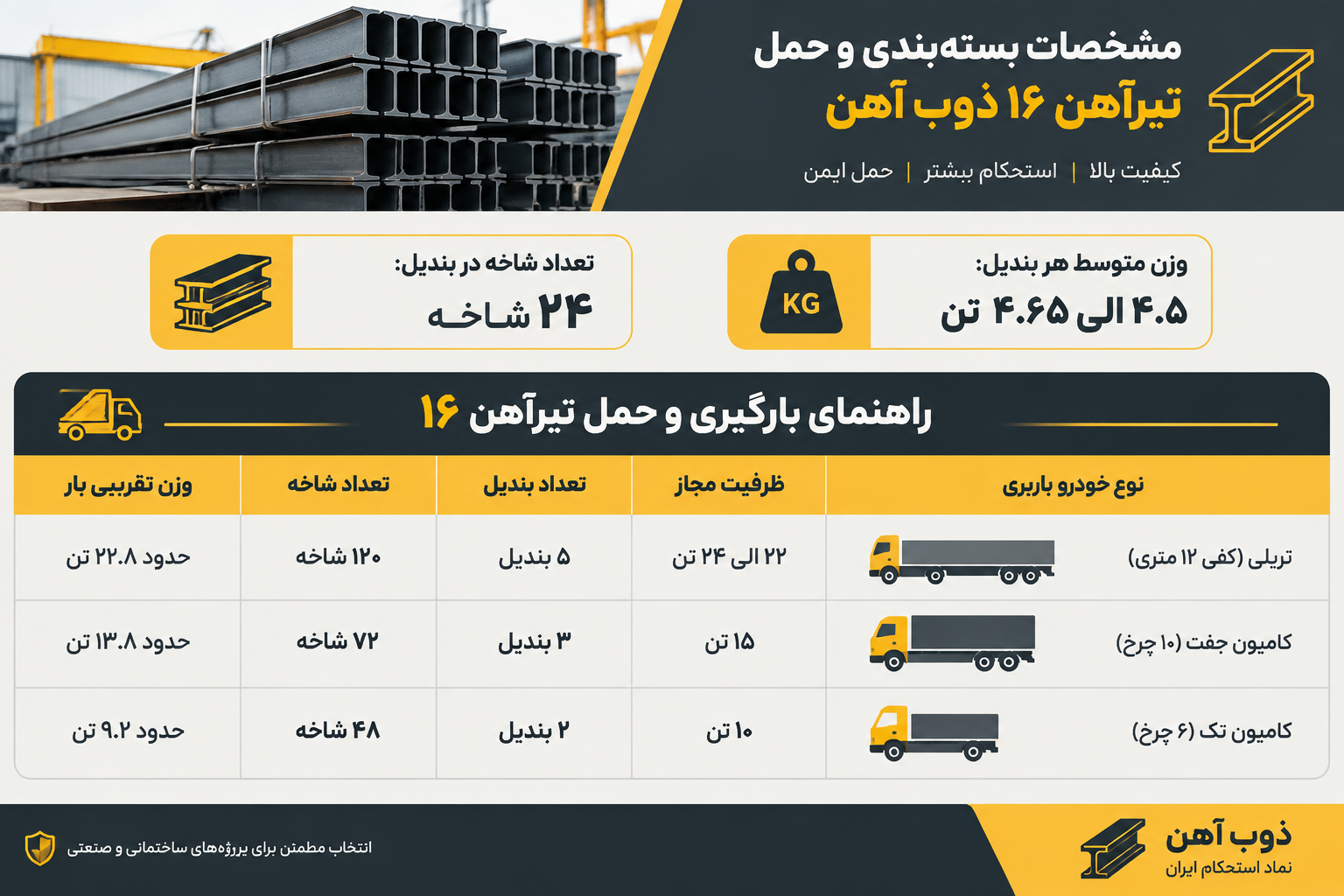

هر بندیل تیرآهن 16 اصفهان چند شاخه است و چقدر وزن دارد؟

در صنعت فولاد، مقاطع ساختمانی به صورت بسته‌بندی‌های استاندارد به نام بندیل (Bundle) جابه‌جا و معامله می‌شوند. بندیل‌ها توسط تسمه‌های ضخیم فولادی مهار شده و پلاک مشخصات فنی محصول (شناسنامه محصول) به آن‌ها متصل است.

اطلاعات بسته‌بندی و تعداد شاخه در بندیل:

• تعداد شاخه در هر بندیل تیرآهن 16 ذوب آهن اصفهان: دقیقاً 24 شاخه (در بسته‌بندی‌های رایج کارخانه اصفهان)
• وزن کل یک بندیل تیرآهن 16: حدود 4500 تا 4650 کیلوگرم (4.5 الی 4.65 تن)

یک تریلی و یک جفت چند بندیل یا شاخه تیرآهن 16 حمل می‌کند؟

نکته خرید: هنگام ثبت سفارش تیرآهن 16 ذوب آهن اصفهان به‌صورت بندیل از آهن جت، وزن باسکول نهایی ملاک تسویه‌حساب خواهد بود، زیرا به دلیل رواداری استاندارد وزن هر بندیل اندکی با وزن تئوری متفاوت است.

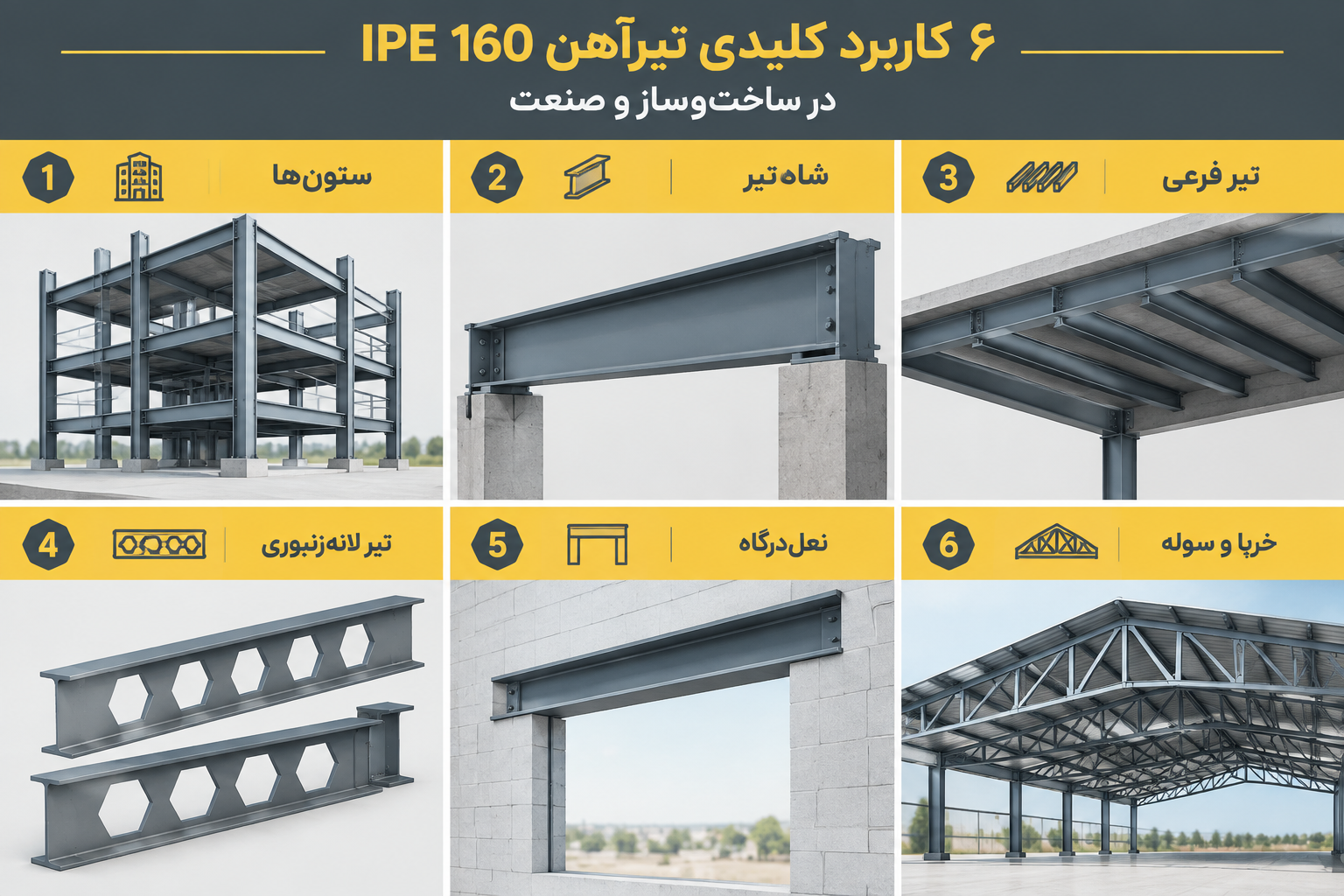

کاربردهای تیرآهن 16 ذوب آهن در صنعت و ساختمان‌سازی

تیرآهن 16 ذوب آهن اصفهان به عنوان مقطعی متوسط و با ظرفیت مقاومت خمشی عالی، دامنه کاربرد بسیار گسترده‌ای دارد. در ادامه به تشریح مهم‌ترین موقعیت‌های نصب این تیرآهن می‌پردازیم:


۱. استفاده به عنوان ستون در سازه‌های کوتاه

در سازه‌های اسکلت فلزی یک، دو و سه طبقه و همچنین سوله‌ها، می‌توان از تیرآهن 16 به عنوان ستون اصلی استفاده کرد. همچنین در ساختمان‌های مرتفع‌تر، از ترکیب دو عدد تیرآهن 16 ذوب آهن اصفهان متصل‌شده با ورق دوبل یا قیدهای موازی برای ساخت ستون‌های دوبل (مرکب) استفاده می‌شود.

۲. شاه‌تیر یا تیر اصلی

تیرهای اصلی وظیفه انتقال بار سقف و تیرهای فرعی به ستون‌ها را بر عهده دارند. تیرآهن 16 ذوب آهن به دلیل چقرمگی بالا، انتخابی ایده‌آل برای دهانه‌های 4 تا 6 متری به عنوان تیر باربر اصلی است.

۳. تیرهای فرعی و شاه‌تیرچه‌ها

در سیستم‌های سقف کامپوزیت، عرشه فولادی و سقف‌های تیرچه‌بلوک، تیرآهن 16 به عنوان تیر فرعی عمل کرده و لنگرهای خمشی وارده را مستقیماً به تیرهای اصلی منتقل می‌کند.

۴. ساخت تیر لانه‌زنبوری

با برش زیگزاگی جان تیرآهن 16 و اتصال مجدد دندانه‌ها، ارتفاع مقطع از 16 سانتی‌متر به 24 سانتی‌متر افزایش می‌یابد. این کار ممان اینرسی و صلبیت خمشی تیر را بدون افزایش وزن به شدت بالا می‌برد و برای دهانه‌های بلند که لوله‌ها و تأسیسات باید از درون سقف عبور کنند، گزینه‌ای بی‌نظیر است.

۵. نعل‌درگاه و نعل‌بندها

برای توزیع یکنواخت بارهای وارده بر بازشوهای بزرگ ساختمانی مانند درب گاراژ، ویترین‌های تجاری و پنجره‌های عریض، از دو تیرآهن 16 به عنوان نعل‌درگاه مقاوم استفاده می‌شود.

۶. ساخت خرپاها و سازه‌های باربر صنعتی

در سازه سوله‌ها، پل‌های عابر پیاده، سکوهای صنعتی، دکل‌های انتقال و پوشش سقف آشیانه‌ها، تیرآهن 16 در اجزای وتر یا مهارهای قطری و طولی نقش حیاتی دارد.

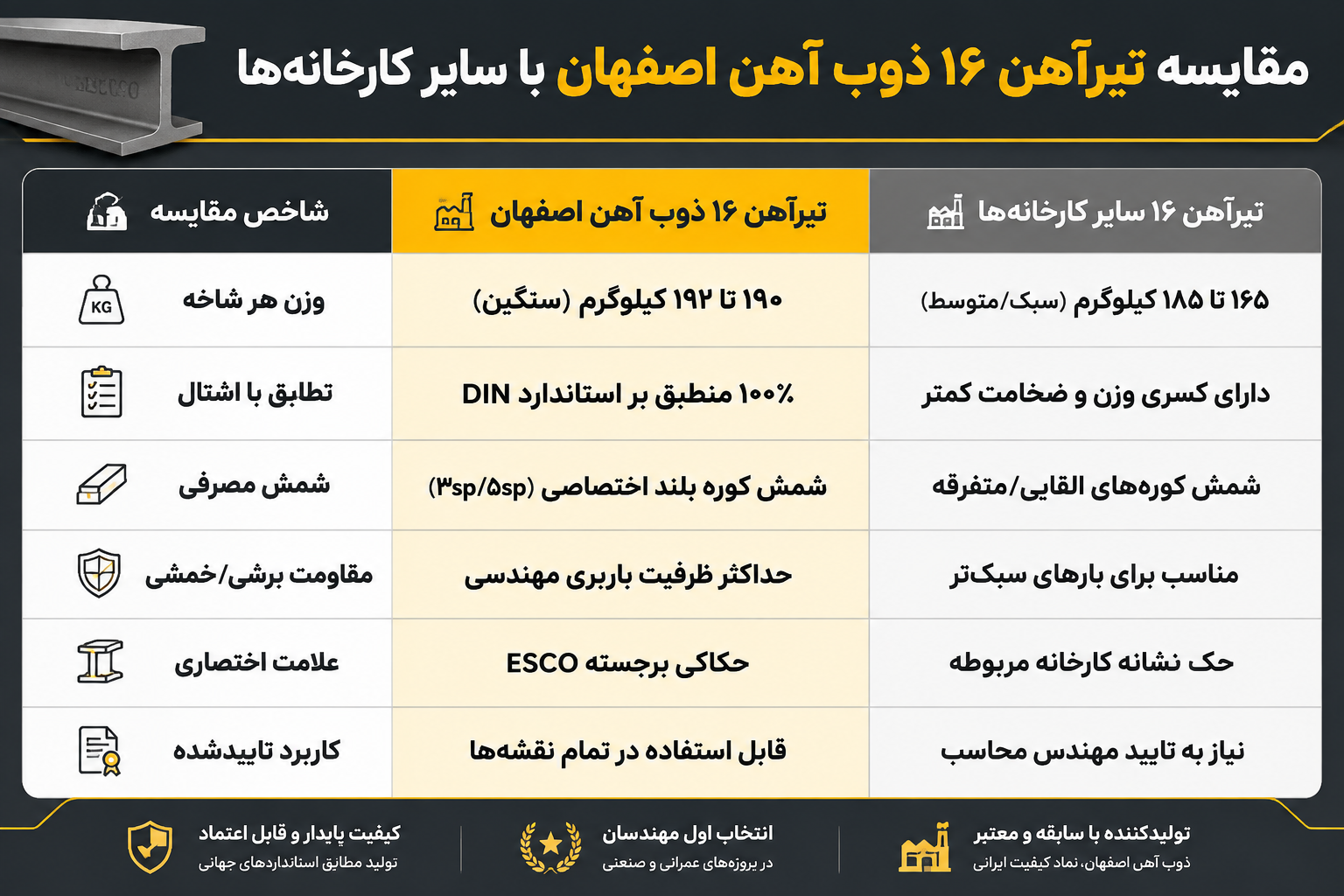

تفاوت تیرآهن 16 ذوب آهن اصفهان با سایر کارخانه‌ها

تیرآهن 16 در کارخانه‌های مختلفی از جمله فولاد یزد (احرامیان)، ناب تبریز، فایکو (ساری)، آریا ذوب، شاهین بناب، جهان فولاد غرب (کرمانشاه) و ظفر بناب نیز تولید می‌شود. اما تفاوت اصلی تیرآهن 16 ذوب آهن اصفهان با این کارخانه‌ها در چیست؟

۱. تفاوت در وزن و ضخامت ورق‌ها

تیرآهن ذوب آهن اصطلاحاً تیرآهن سنگین و وزن اشتال نامیده می‌شود (حدود 190 الی 192 کیلوگرم). در حالی که محصولات برخی کارخانه‌ها مانند فایکو، ناب تبریز یا جهان فولاد غرب در رده وزنی سبک‌تر (165 تا 180 کیلوگرم) تولید می‌شوند. کاهش وزن ناشی از کاهش ضخامت بال و جان است.

۲. متالورژی و کیفیت مذاب

ذوب آهن از سنگ آهن خالص در کنورتور استفاده می‌کند که میزان ناخالصی‌های فسفر و گوگرد را به حداقل ممکن می‌رساند. این امر انعطاف‌پذیری، قابلیت جوشکاری و مقاومت در برابر زلزله را ارتقا می‌دهد.

۳. علامت اختصاری حک‌شده (اصالت محصول)

روی بال تیرآهن ذوب آهن اصفهان عبارت ESCO به صورت برجسته در خط نورد حک شده است. هر شاخه بدون این مارک یا با لوگوی دیگر، محصول این کارخانه نیست.

عوامل مؤثر بر قیمت روز تیرآهن 16 ذوب آهن

قیمت تیرآهن 16 اصفهان همواره دستخوش تغییرات لحظه‌ای و تحت تأثیر پارامترهای متعدد اقتصادی است. مهم‌ترین پارامترهای تعیین‌کننده قیمت روز تیرآهن 16 ذوب آهن اصفهان عبارتند از:

1. نرخ شمش فولادی در بورس کالای ایران: قیمت پایه شمش در بورس کالا و میزان رقابت هفتگی تولیدکنندگان و بازرگانان، جهت‌دهنده اصلی قیمت نهایی تیرآهن است.
2. نوسانات نرخ ارز (دلار): از آنجا که شمش و مقاطع فولادی کالاهایی صادرات‌پذیر هستند، افزایش قیمت دلار مستقیماً بهای داخلی تیرآهن را بالا می‌برد.
3. قیمت جهانی فولاد (CIS و متال بولتن): نرخ‌های جهانی شمش فوب دریای سیاه و بیلت آسیا سقف و کف انتظارات قیمتی را تعیین می‌کنند.
4. هزینه‌های انرژی و چالش‌های فصلی: قطعی گاز کارخانجات در زمستان و قطعی برق در تابستان منجر به کاهش حجم تولید، افت عرضه و رشد ناگهانی قیمت مقاطع می‌شود.
5. هزینه حمل و نقل و باربری: با توجه به وزن بالای بار، فاصله مبدأ (کارخانه اصفهان یا انبارهای تهران) تا پروژه خریدار، بر قیمت تمام‌شده هر شاخه تأثیر مستقیم دارد.

راهنمای گام به گام خرید تیرآهن 16 از شرکت آهن جت

برای تجربه یک خرید امن، به‌صرفه و شفاف از مجموعه آهن جت ، مراحل زیر را دنبال کنید:

1. استعلام دقیق نقشه و متراژ: تعداد شاخه‌های مورد نیاز یا وزن تخمینی را بر اساس نقشه‌های محاسباتی سازه تعیین کنید.
2. دریافت مشاوره و پیش‌فاکتور: با کارشناسان فروش آهن جت تماس بگیرید تا قیمت لحظه‌ای، هزینه باربری و شرایط تحویل (از درب کارخانه ذوب آهن یا انبار تهران یا انبار اصفهان) برای شما محاسبه شود.
3. بررسی باسکول و فاکتور رسمی: بارگیری با صدور باسکول دقیق مبدأ انجام شده و کلیه بارها با ارائه سرتیفیکیت کیفی و فاکتور رسمی معتبر ارسال می‌گردد.
4. تخلیه و تطبیق اصالت: هنگام تحویل بار، آرم حک‌شده ESCO روی بال تیرآهن‌ها و پلاک متصل به بندیل را با برگه باسکول تطبیق دهید.

سوالات متداول

۱. تفاوت تیرآهن 16 ذوب آهن با تیرآهن 14 در چیست؟

تیرآهن 16 ذوب آهن اصفهان دارای ارتفاع جان 16 سانتی‌متر و وزن تقریبی 191 کیلوگرم است، در حالی که تیرآهن 14 دارای ارتفاع 14 سانتی‌متر و وزن حدود 155 کیلوگرم است. تیرآهن 16 ظرفیت لنگر خمشی و مقاومت برشی به مراتب بالاتری دارد و برای دهانه‌های عریض‌تر و بارهای سنگین‌تر به کار می‌رود.

۲. علامت اختصاری تیرآهن ذوب آهن اصفهان چیست؟

کارخانه ذوب آهن اصفهان نام اختصاری ESCO را به فاصله هر دو متر بر روی بال محصولات خود به شکل برجسته حک می‌کند.

۳. آیا امکان خرید شاخه‌ای تیرآهن 16 وجود دارد یا فقط به صورت بندیل عرضه می‌شود؟

بله؛ امکان خرید تیرآهن 16 اصفهان هم به‌صورت خرده‌فروشی (شاخه به شاخه) از انبارهای تهران و شوروم‌های آهن جت و هم به‌صورت عمده (بندیلی و تریلی مستقیم از کارخانه) وجود دارد.

۴. منظور از تیرآهن لانه‌زنبوری 16 چیست؟

با برش طولی و زیگزاگی جان تیرآهن 16 و اتصال مجدد رأس‌های برش‌خورده به یکدیگر، ارتفاع تیر به 24 سانتی‌متر افزایش می‌یابد که به آن تیر لانه‌زنبوری گفته می‌شود و ممان اینرسی مقطع را به شکل چشمگیری ارتقا می‌دهد.

جمع‌بندی و نتیجه‌گیری

تیرآهن 16 ذوب آهن اصفهان استانداردترین و قابل‌اعتمادترین مقطع سازه‌ای موجود در بازار فولاد ایران است. وزن 190 تا 192 کیلوگرمی آن که کاملاً منطبق بر جدول اشتال آلمان است، متضمن ایمنی سازه در برابر بارهای ثقلی و نیروهای زلزله خواهد بود. اگرچه قیمت این مقطع نسبت به کارخانه‌های سبک‌بار اندکی بالاتر است، اما ظرفیت باربری بالا، یکنواختی ابعادی و آرامش خاطر مهندسان ناظر ارزش خرید آن را صدچندان می‌کند.

برای دریافت قیمت روز تیرآهن 16 ذوب آهن اصفهان، دریافت پیش‌فاکتور رسمی، مشاوره تخصصی سازه و سفارش سریع در تناژهای خرد و کلان، با کارشناسان متخصص آهن جت در تماس باشید.
